[案例研究]：印刷薄壁和非歧管模型 - 3D Print Lab的飞机

这是一部由飞机部件设计的3D打印实验室。该网站以其3D可打印的RC飞机设计而闻名。

平面部件，以便尽可能的光，设计成具有具有非常薄的内肋的单壁以支撑主要是空心的翼形结构。作者通过表面建模方法制作了设计，并在SimpleIfy3D Sliacer上测试了3D打印基础。

然而，来自3D打印实验室的一些STL文件是“非歧管”，在这种情况下，曲面方向未正确分配。这是由于设计师尝试使用外部表面作为单壁结构，以将其他结构（肋骨）缠绕为复合物。

默认情况下，由于非歧管表面的处理差异，3D打印实验室模型将在SimpleIfy3D中打印OK，但在UP Studio 3中。

当在上升工作室3中打印正常设置时，内肋不会融合到墙壁上，因为壁将偏移到正常方向上的方向基座中，因此肋骨和外壁之间的间隙留下间隙。我们需要做的是换句话说，将正线的方向转变为内表面的肋的外表面。

在这里，我提供了一个诀窍来快速翻转正常工作室3：

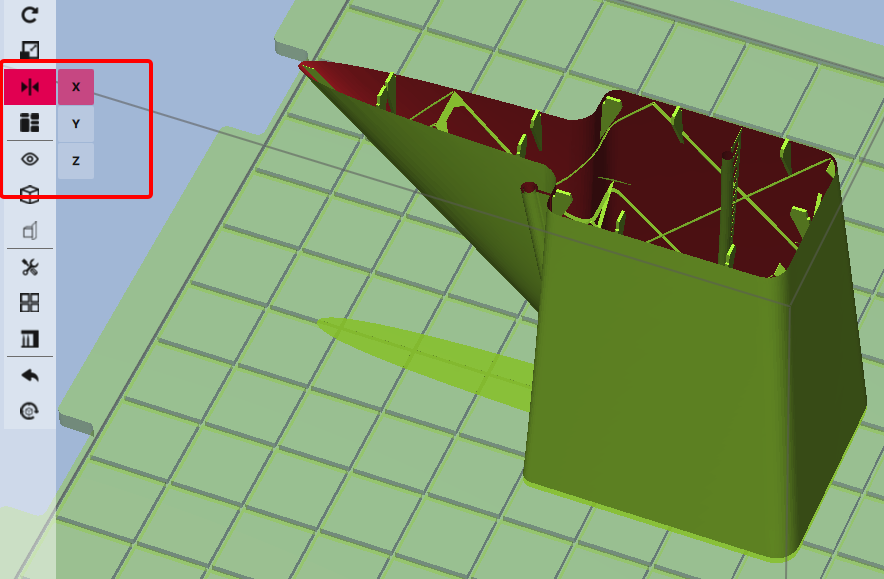

步骤1：选择目标并在X轴上镜像模型。

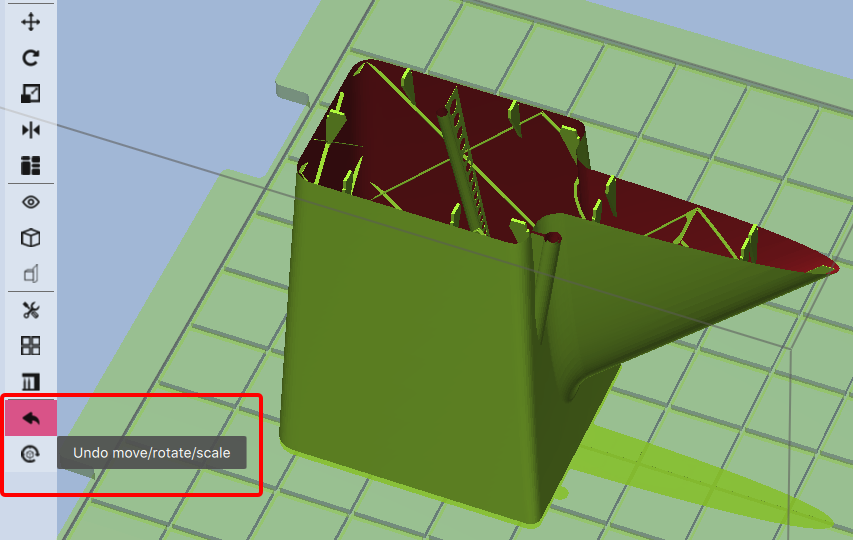

第2步：单击“撤消”按钮。

当撤消镜像时，模型将具有翻转的所有曲面正常，如下所示：

现在我们得到了一个模型，其表面方向与之前是完全相反的。

第3步：选择外墙并翻转正常。

我们想要的是一个模型，外表面面向向外和内表面面向向内。现在模型有内表面面向内侧但是外表面也面向向内的。要反转墙壁的方向，请在输入字段中的第一个输入命令“表面”。

该软件现在进入“表面”模式，它将显示表面的边界。

现在输入命令“pick s”以启用表面拣选。

我们现在可以通过单击选择模型的表面。

单击外表面并输入命令“反向”以反转外表面的法线。

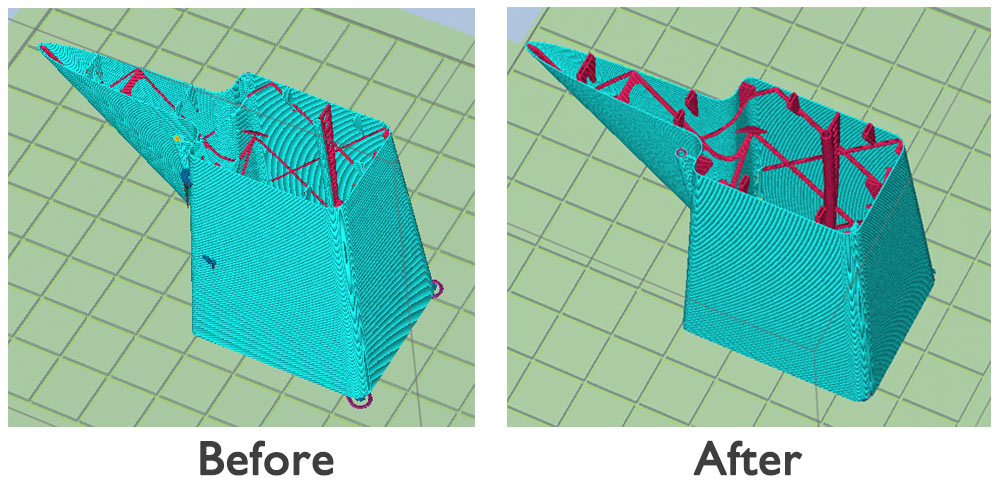

现在纠正了表面方向，我们可以用“shell”模式（打印设置=> special =>填充模式=> shell）将模型切片打印。

如果你希望肋骨更多的墙壁，请加入少量负耐受性（在打印设置=“特殊选项卡）中使它们重叠更多。

*您可能想知道为什么撤消镜像与表面方向有什么关系？实际上这是软件中的一个错误，但我们发现它在这种情况下翻转正常时很方便。可能是BUG将在未来版本中进入一个新功能！谢谢阅读。
